TI CC1312 Moduł IoT AES 256 bitów Sub GHz 434/470/868/915 MHz 13dBm Moc TX

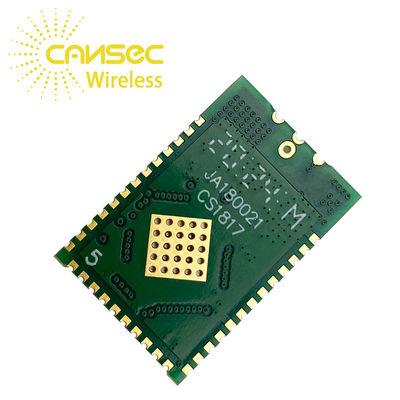

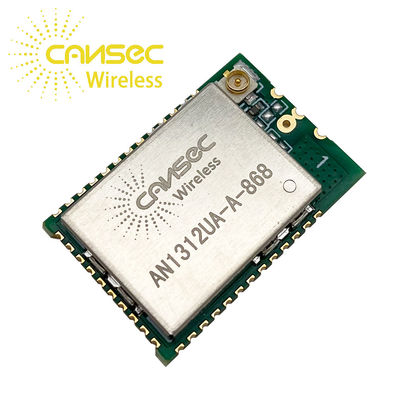

Moduł AN1312 został zaprojektowany w oparciu o CC1312R.Urządzenie CC1312R to bezprzewodowy MCU Sub-1GHz przeznaczony do bezprzewodowej magistrali M-Bus, IEEE 802.15.4g, inteligentnych obiektów obsługujących IPv6 (6LoWPAN), KNX RF, Wi-SUN® i systemów autorskich, w tym stosu TI15.4.

Urządzenie CC1312R jest członkiem platformy SimpleLink™ MCU, obejmującej ekonomiczne urządzenia o bardzo niskim poborze mocy, 2,4 GHz i poniżej 1 GHz RF.Bardzo niskie aktywne prądy RF i mikrokontrolera (MCU), oprócz prądu uśpienia poniżej μA z zachowaniem pamięci RAM z ochroną parzystości do 80 KB, zapewniają doskonałą żywotność baterii i umożliwiają pracę na małych bateriach pastylkowych oraz w zastosowaniach związanych z pozyskiwaniem energii.

Urządzenie CC1312R łączy elastyczny, bardzo energooszczędny transceiver RF z potężnym 48-MHz procesorem Arm® Cortex®-M4F w platformie obsługującej wiele warstw fizycznych i standardów RF.Dedykowany kontroler radiowy (Arm® Cortex®-M0) obsługuje niskopoziomowe polecenia protokołu RF, które są przechowywane w pamięci ROM lub RAM, zapewniając w ten sposób bardzo niski pobór mocy i dużą elastyczność.Niski pobór mocy urządzenia CC1312R nie odbywa się kosztem wydajności RF;urządzenie CC1312R ma doskonałą czułość i solidność (selektywność i blokowanie).

Urządzenie CC1312R jest wysoce zintegrowanym, prawdziwie jednoukładowym rozwiązaniem zawierającym kompletny system RF i wbudowany konwerter DC/DC.Czujniki mogą być obsługiwane w sposób bardzo energooszczędny przez programowalny, autonomiczny

procesor kontrolera czujnika o bardzo niskim poborze mocy z 4 KB pamięci SRAM na program i dane.Kontroler czujnika z szybkim wybudzaniem i trybem bardzo niskiego poboru mocy 2 MHz jest przeznaczony do próbkowania, buforowania i przetwarzania zarówno analogowego, jak i cyfrowego.

• Wbudowany CC1312F Sub-1 GHz RF

System na chipie (SOC)

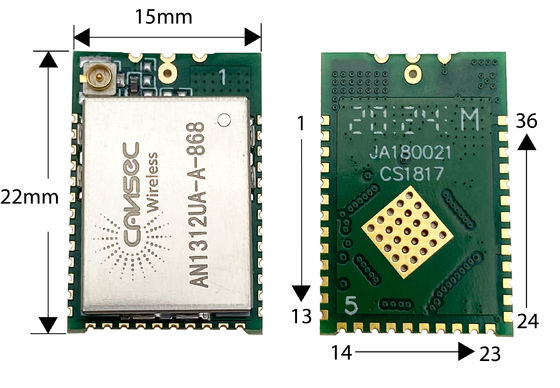

• Rozmiar: 15 mm X 22 mm X 3,2 mm
• Napięcie robocze: od 1,8 V do 3,8 V
• Temperatura pracy: -20 ℃ ~ + 70 ℃
• Temperatura przechowywania: -40 ℃ ~ + 150 ℃
• Mikrokontroler
• Potężny 48-MHz Arm® Cortex®-M4F
• Edytor
• 352KB programowalnej pamięci flash w systemie
• 256 KB pamięci ROM na protokoły i bibliotekę

Funkcje

• 8 KB pamięci podręcznej SRAM (alternatywnie

dostępny jako pamięć RAM ogólnego przeznaczenia)

• 80 KB pamięci SRAM o ultraniskim wycieku
• 2-pinowe cJTAG i debugowanie JTAG
• Obsługuje aktualizację bezprzewodową (OTA)
• Kontroler czujnika o bardzo niskiej mocy z 4 KB pamięci SRAM
• Próbkowanie, przechowywanie i przetwarzanie danych z czujników sensor
• Działanie niezależne od procesora systemu
• Szybkie wybudzanie w przypadku pracy przy niskim poborze mocy
• TI-RTOS, sterowniki, bootloader i IEEE

802.15.4 MAC w pamięci ROM dla optymalizacji

rozmiar aplikacji

• Urządzenia peryferyjne
• Cyfrowe urządzenia peryferyjne mogą być kierowane do dowolnego

GPIO

• 4× 32-bit lub 8× 16-bit ogólnego przeznaczenia

Zegary

• 12-bitowy ADC, 200 kspróbek/s, 8-kanałowy
• 2× komparatory z wewnętrznym referencyjnym przetwornikiem cyfrowo-analogowym (1× czas ciągły, 1× ultra-low power)
• Programowalne źródło prądu
• 2 x UART
• 2 x SSI (SPI, MIKROPRZEWÓD, TI)
• I2C
• I2S
• Zegar czasu rzeczywistego (RTC)
• AES-128 - i 256-bitowy akcelerator kryptograficzny
• Generator prawdziwych liczb losowych (TRNG)
• Wykrywanie pojemnościowe, do 8 kanałów
• Zintegrowany monitor temperatury i baterii
• Niska moc
• RX w trybie aktywnym: 8mA
• TX w trybie aktywnym: 27mA
• Tryb gotowości: 1 μA (włączony RTC, 80KB RAM i

utrzymanie procesora)

• Sekcja radiowa
• Elastyczny, wysokowydajny RF sub-1 GHz

nadajnik-odbiornik

• Doskonała czułość odbiornika:

-121 dBm dla dalekiego zasięgu SimpleLink

tryb przy 5 kb/s;

-110 dBm przy 50 kb/s

• Moc wyjściowa do +14 dBm z

kompensacja temperatury
