Szczegóły Produktu:
|
| rozmiar: | 20 * 30 * 3 mm | Moc TX: | 868 MHz: 12,5 dBm / 2,4 G: 3 dBm |
|---|---|---|---|
| Czułość Rx: | 868 MHz: -96 dBm / 2,4G: -96 dBm | Prąd TX: | 868 MHz: 41 mA / 2,4 G: 11,1 mA |
| Prąd RX: | 868 MHz: 8,5 mA / 2,4 G: 8,5 mA | Prąd czuwania: | 3μA |
| Rodzaj anteny: | Antena chipowa / złącze IPEX | Chipset: | cc2652 przez Texas Instruments |
| Napięcie robocze: | 1,8 ~ 3,8 V | temperatura robocza: | -20 ~ + 70 ℃ |
| Podkreślić: | Bezprzewodowy moduł nadawczo-odbiorczy Rf 2,4 GHz,bezprzewodowy moduł nadawczo-odbiorczy TI CC2652 2 |
||

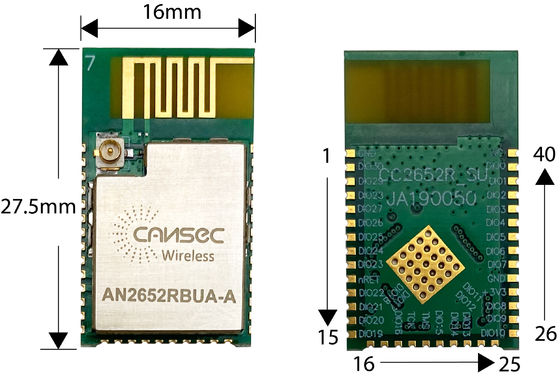

Bezprzewodowy moduł nadawczo-odbiorczy bezprzewodowy AN2652RBUA-A inteligentne produkty domowe
| Parametr | Min | Typ | Maks. | Jednostka | |
| Napięcie robocze | 1,8 | - | 3,8 | V | |
| temperatura robocza | -20 | - | +70 | ℃ | |
|
obecny Konsumpcja |
Tryb uśpienia | - | 1 | uA | |
| Tryb odbioru | - | 6,9 | - | mama | |
| Tryb transmisji | - | 9,6 | - | mama | |
| Moc nadajnika (Dla Przewoźnika) | - | 4 | dBm | ||
| Czułość RX (Dla modulacji Lora) | - | - | -97 | dBm | |
| Dystans | 150 | mi | |||
Urządzenie CC2652R to wieloprotokołowy bezprzewodowy MCU 2,4 GHz dla Thread, Zigbee®, energooszczędny Bluetooth® 5, IEEE 802.15.4g, inteligentne obiekty obsługujące IPv6 (6LoWPAN), Wi-SUN® i systemy zastrzeżone, w tym TI 15.4 – Stos.
Urządzenie CC2652R jest członkiem platformy SimpleLink™ MCU dla ekonomicznych urządzeń o bardzo niskim poborze mocy, 2,4 GHz i poniżej 1 GHz RF.Bardzo niski prąd aktywny RF i mikrokontrolera (MCU) oraz prądy uśpienia poniżej 1μA oraz pamięć RAM z ochroną parzystości do 80KB zapewniają doskonałą żywotność baterii i wspomagają zbieranie energii na małych ogniwach monetowych Długotrwała praca w aplikacji.
funkcje
Mikrokontroler
– Wydajny procesor Arm® Cortex®-M4F
– Szybkość zegara do 48 MHz
– 352 KB programowalnej pamięci flash w systemie
– 256 KB pamięci ROM dla protokołów i oprogramowania układowego
– 8 KB pamięci podręcznej SRAM (dostępne jako pamięć RAM ogólnego przeznaczenia)
– 80 KB pamięci SRAM o bardzo niskim przecieku
– 2-pinowe cJTAG i debugowanie JTAG
– Obsługuje aktualizację bezprzewodową (OTA)
• Kontroler czujnika o bardzo niskim poborze mocy z 4 KB
SRAM
– Próbka, przechowywanie i przetwarzanie danych z czujników
– Działanie niezależne od procesora systemowego
– Szybkie budzenie przy niskim zużyciu energii
• Peryferia
– Cyfrowe urządzenia peryferyjne mogą być kierowane do dowolnego GPIO
– 4× 32-bitowe lub 8× 16-bitowe timery ogólnego przeznaczenia
– 12-bitowy ADC, 200 kSample/s, 8 kanałów
– 2× komparatory z wewnętrznym referencyjnym przetwornikiem cyfrowo-analogowym
(1× ciągły czas, 1× bardzo niski pobór mocy)
– Programowalne źródło prądu
– 2× UART
– 2× SSI (SPI, MIKROPRZEWÓD, TI)
– I2C
– I2S
– Zegar czasu rzeczywistego (RTC)
– 128- i 256-bitowy akcelerator kryptograficzny AES
– Akcelerator sprzętowy klucza publicznego ECC i RSA
– Akcelerator SHA2 (Pełny pakiet do SHA-512)
– Generator prawdziwych liczb losowych (TRNG)
– Wykrywanie pojemnościowe, do 8 kanałów
– Zintegrowany monitor temperatury i akumulatora
• Niska moc
– Szeroki zakres napięcia zasilania: 1,8 V do 3,8 V
– RX w trybie aktywnym: 6,9 mA
– TX w trybie aktywnym: 9,6 mA
– Czuwanie: 0,94 μA
• Sekcja radiowa
– Nadajnik-odbiornik RF 2,4 GHz kompatybilny z
Bluetooth 5 o niskim poborze energii oraz IEEE 802.15.4 PHY i MAC
– Doskonała czułość odbiornika:
–100 dBm dla 802.15.4 (2,4 GHz),
–105 dBm dla Bluetooth 125 kb/s (PHY z kodowaniem LE)
–Moc wyjściowa do +4 dBm
Bezprzewodowy moduł nadawczo-odbiorczy bezprzewodowy AN2652RBUA-A inteligentne produkty domowe
