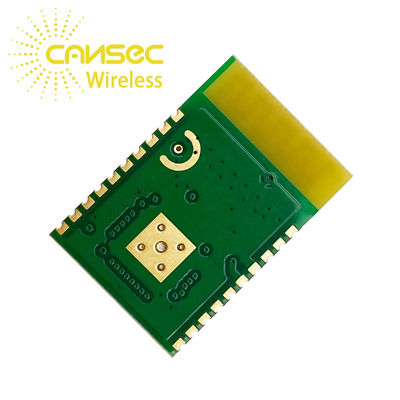

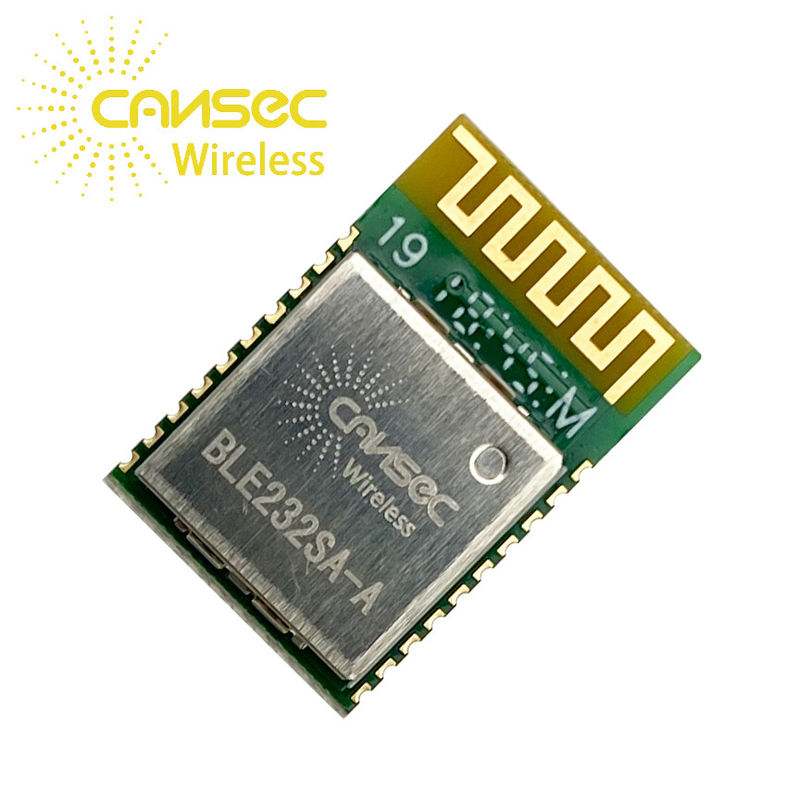

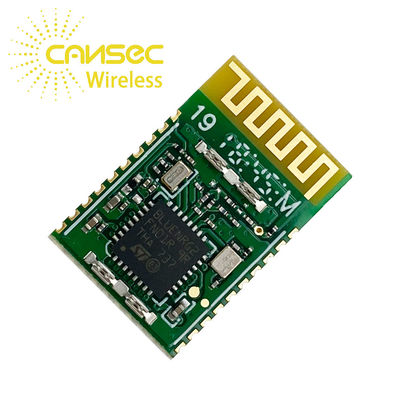

Moduł Bluetooth o niskiej mocy Niski koszt bezprzewodowy moduł bezprzewodowy Ble232SA-A St Bluenrg-2
Moduł Bluetooth o niskiej mocy Niedrogi bezprzewodowy moduł bezprzewodowy Ble232SA-A St Bluenrg-2
Opis
Moduł serii BLE232SA/UA został zaprojektowany w oparciu o BlueNRG-2 firmy ST.BlueNRG-2 to jednomodowy system Bluetooth o niskim zużyciu energii (BLE5.0) o bardzo niskim poborze mocy, zgodny ze specyfikacją Bluetooth.
BlueNRG-2 rozszerza funkcje wielokrotnie nagradzanego procesora sieciowego BlueNRG, umożliwiając korzystanie z wbudowanego Cortex M0 do uruchamiania kodu aplikacji użytkownika.
BlueNRG-2 zawiera 256 kB pamięci Flash do programowania, 24 kB statycznej pamięci RAM z retencją (dwa banki po 12 kB) oraz urządzenia peryferyjne interfejsu komunikacyjnego w standardzie SPI, UART, I2C.Posiada również wielofunkcyjne timery, watchdog, kontroler RTC i DMA.
ADC jest dostępny do współpracy z czujnikami analogowymi i do odczytu pomiarów zintegrowanego monitora baterii.Dostępny jest filtr cyfrowy do przetwarzania strumienia PDM.
BlueNRG-2 oferuje taką samą doskonałą wydajność RF, jak radio BlueNRG, a zintegrowany, wysokowydajny konwerter DC/DC utrzymuje tę samą charakterystykę ultra-niskiego poboru mocy, ale BlueNRG-2 poprawia pobór prądu w trybie uśpienia BlueNRG, umożliwiając dalszy wzrost w czasie życia baterii aplikacji.
Aplikacje
- Zegarki
- Fitness, wellness i sport
- Medycyna konsumencka
- Bezpieczeństwo/bliskość
- Pilot
- Automatyka domowa i przemysłowa
- Życie pod opieką .
- Urządzenia peryferyjne do telefonów komórkowych
- Oświetlenie peryferiów komputera PC . PC
funkcje
- Jednomodowy system Bluetooth o niskim zużyciu energii w układzie scalonym zgodny ze specyfikacją Bluetooth 5.0:
master, slave i wiele ról jednocześnie
Rozszerzenie długości pakietu danych LE
- Robocze napięcie zasilania: od 1,7 do 3,6 V
- Zintegrowany regulator liniowy i konwerter obniżający napięcie DC-DC
- Zakres temperatury pracy:
-30 °C do 85 °C
- Wysokowydajny rdzeń architektury Cortex-M0 o bardzo niskim poborze mocy, oparty na 32-bitowej architekturze
- Programowalny Flash 256 kB
- 24 kB RAM z retencją (dwa banki po 12 kB)
- 1 x interfejs UART
- 1 x interfejs SPI
- 2 x interfejs I²C
- 15GPIO
- 2 x wielofunkcyjny timer
- 10-bitowy przetwornik ADC
- Watchdog i RTC
- Kontroler DMA
- Procesor strumienia PDM
- Oscylator kwarcowy 32 MHz
- Oscylator kwarcowy 32 kHz
- Monitor napięcia akumulatora i czujnik temperatury
(przy złączu antenowym)
- Doskonały budżet łącza RF (do 96 dB)
- Dokładne RSSI umożliwiające kontrolę mocy
Prąd TX 8,3 mA (@-2 dBm, 3,0 V)
- Pobór prądu do 1 µA przy aktywnym stosie BLE (tryb uśpienia)
- Średnie zużycie prądu z reklam
15,34 µA (interwał reklamowy 1000 ms), 1 rok, 8 miesięcy, 19 dni z baterią 230 mAh (CR2032)
- Średni pobór prądu połączenia
7,059 µA (interwał połączenia 1000 ms), 3 lata, 10 miesięcy, 12 dni z baterią 230 mAh (CR2032)
- Nadaje się do zastosowań budowlanych zgodnych z następującymi przepisami dotyczącymi częstotliwości radiowych: ETSI EN 300 328, EN 300 440, FCC CFR47 część 15, ARIB STD-T66
- Wstępnie zaprogramowany bootloader przez UART
- Dostępna moc wyjściowa do +8 dBm
Uwaga A: wszystkie funkcje BLE5.0 nie są obecnie obsługiwane, ale jest to najbardziej opłacalny układ obsługujący BLE5.0.
