Szczegóły Produktu:
|
| Chipset: | NiebieskiNRG 132 | rozmiar: | 12,5 * 18,5 * 2,6 mm |
|---|---|---|---|
| Napięcie robocze: | 1,7-3,6V | Moc TX: | 8dBm |
| Prąd TX: | 14,5 mA | Czułość Rx: | -88dBm |
| Prąd RX: | 7,7 mA | Pobór prądu w stanie uśpienia: | 0,5 μA |
| I / O: | 15 | Protokołowy: | BLE4.2 |
| Antena: | Złącze IPEX | temperatura robocza: | -30 ~ 85 ℃ |
| Napięcie robocze: | 1,7 ~ 3,6 V | ||
| Podkreślić: | Moduł ST BlueNRG-1 Bluetooth 4.2,moduł Bluetooth 4.2 BLE132SA/UA-A,moduł bluetooth o niskim zużyciu energii 8dBm |
||
Pobór mocy, gdy konwerter DC-DC nie jest aktywny
| Parametr | Min | Typ | Maks. | Jednostka | |
| Napięcie robocze | 1,7 | - | 3,6 | V | |
| temperatura robocza | -30 | - | 85 | ℃ | |
|
Obecne zużycie |
Czekaj | - | 0,5 | - | uA |
| Tryb odbioru | - | 14,5 | - | mama | |
| Tryb transmisji (8dBm) | - | 28,8 | - | mama | |
| Moc nadajnika | - | 7 | 8 | dBm | |
| Czułość RX | - | - | -88 | dBm | |
Pobór mocy przy aktywnym konwerterze DC-DC
| Parametr | Min | Typ | Maks. | Jednostka | |
| Napięcie robocze | 1,7 | - | 3,6 | V | |
| temperatura robocza | -30 | - | 85 | ℃ | |
|
Obecne zużycie |
Czekaj | - | - | 1 | uA |
| Tryb odbioru | - | 7,7 | - | mama | |
| Tryb transmisji (8dBm) | - | 15,1 | - | mama | |
| Moc nadajnika | - | - | dBm | ||
| Czułość RX | - | - | -88 | dBm | |

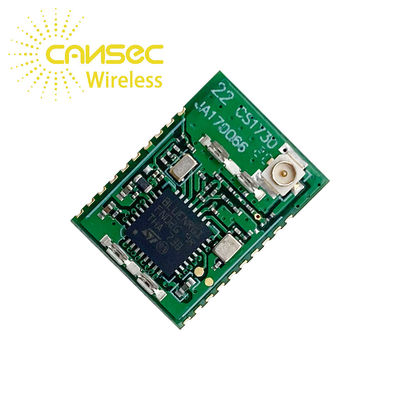

Cansec Wireless BLE132SA/UA-A ST BlueNRG-1 BLE4.2 2.4 GHz Rozwiązanie IoT Moduł o niskim zużyciu energii dla Bluetooth
Opis
Moduł serii BLE132SA/UA-A został zaprojektowany w oparciu o BlueNRG-1 firmy ST. BlueNRG-1 to jednomodowy system Bluetooth o bardzo niskim zużyciu energii (BLE4.2) zgodny ze specyfikacją Bluetooth.
BlueNRG-1 rozszerza funkcje wielokrotnie nagradzanego procesora sieciowego BlueNRG, umożliwiając wykorzystanie wbudowanego Cortex M0 do uruchamiania kodu aplikacji użytkownika.
BlueNRG-1 zawiera 160 kB pamięci Flash do programowania, 24 kB statycznej pamięci RAM z retencją (dwa banki po 12 kB) oraz urządzenia peryferyjne interfejsu komunikacyjnego w standardzie SPI, UART, I2C.Posiada również wielofunkcyjne timery, watchdog, kontroler RTC i DMA.
ADC jest dostępny do współpracy z czujnikami analogowymi i do odczytu pomiarów zintegrowanego monitora baterii.Dostępny jest filtr cyfrowy do przetwarzania strumienia PDM.
BlueNRG-1 oferuje taką samą doskonałą wydajność RF radia BlueNRG, a zintegrowany, wysokowydajny konwerter DC/DC utrzymuje tę samą charakterystykę ultra-niskiego poboru mocy, ale BlueNRG-1 poprawia pobór prądu w trybie uśpienia BlueNRG, umożliwiając dalszy wzrost w czasie życia baterii aplikacji. .
