Szczegóły Produktu:
|
Moc TX: | 8 dBm | prąd TX: | 12mA |
---|---|---|---|
Czułość Rx: | -102 dBm | prąd RX: | 5,3 mA |
Pobór prądu podczas snu: | 0,7 μA | we/wy: | 12 |
Wersja BLE: | BLE5.3 | ||
Podkreślić: | Moduł Bluetooth CC2340 niskiego zasilania,Moduł Bluetooth o niskiej mocy 2 4 GHz,Moduł Bluetooth 5.3 WiFi ble |

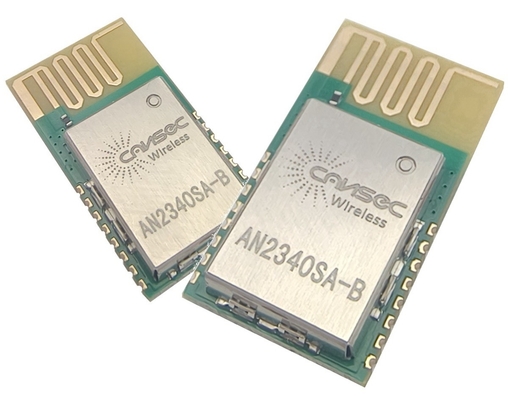

Moduł AN2340 został zaprojektowany w oparciu o CC2340 firmy TI. Urządzenie SimpleLinkTM CC2340R5 to bezprzewodowy mikrokontroler (MCU) o częstotliwości 2,4 GHz, którego celem jest Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, oraz własne aplikacje 2,4 GHz.Urządzenie jest zoptymalizowane do komunikacji bezprzewodowej o niskiej mocy z podwójnym obrazem na układzie wspierającym pobieranie z powietrza (OAD) w automatyce budynków (czujniki bezprzewodowe), sterowanie oświetleniem, sygnalizatory), śledzenie aktywów, medycyna, sprzedaż detaliczna EPOS (elektroniczny punkt sprzedaży), ESL (elektroniczna etykieta półki) i elektronika osobista (zabawki, HID, długopisy).Najważniejsze cechy tego urządzenia to::
* Wsparcie funkcji Bluetooth ® 5: LE Koded PHYs (Long Range), LE 2-Mbit PHY (High Speed), Rozszerzenia reklam, wiele zestawów reklam, CSA#2, Direction Finding,oraz kompatybilność z przeszłością i wsparcie dla kluczowych funkcji z Bluetooth ® 4.2 i wcześniejszych specyfikacji niskoenergetycznych.
* W pełni wykwalifikowany pakiet protokołu oprogramowania Bluetooth® 5.3 zawarty w zestawie rozwoju oprogramowania (SDK) SimpleLinkTM CC23xx.
* Wsparcie dla siatki Bluetooth® (węzły o niskiej mocy).
* Wsparcie stosów protokołów Zigbee® w SimpleLinkTM CC23x0Rx Software Development Kit (SDK).
* Ultra niskie prądy czuwania 0,7 μA z funkcjonalnością RTC i pełną retencją pamięci RAM, co umożliwia znaczne wydłużenie czasu pracy baterii, zwłaszcza w zastosowaniach z dłuższymi interwałami snu.
* Bardzo niskie średnie prądy radiowe dla zastosowań BLE z cyklem pracy. Średni prąd radiowy ~6uA podczas pracy w połączeniu Bluetooth®Low Energy z mocą wyjściową TX = 0dBm i 1s interwał połączenia.
Kup linki↓↓↓
Pin NIE. |
Nazwa | Rodzaj szpilki | Opis |
---|---|---|---|
1 | DIO16_SWDIO | Cyfrowe | GPIO, interfejs SWD: wybór trybu lub SWDIO, możliwość dużych napędów |
2 | DIO17_SWDCK | Cyfrowe | GPIO, interfejs SWD: zegar, możliwość dużych napędów |
3 | DIO20_A11 | Cyfrowe lub analogowe | GPIO, zdolność analogowa |
4 | DIO21_A10 | Cyfrowe lub analogowe | GPIO, zdolność analogowa |
5 | DIO24_A7 | Cyfrowe lub analogowe | GPIO, możliwości analogowe, możliwości napędu wysokiego |
6 | Wprowadzenie w życie | Wprowadzanie cyfrowe | Zresetowanie, aktywne-niskie, wewnętrzne pociągnięcie |
7 | DIO6_A1 | Cyfrowe lub analogowe | GPIO, zdolność analogowa |
8 | GND | Wyrzuty | Połączenie z GND |
9 | GND | Wyrzuty | Połączenie z GND |
10 | DIO_13 | Cyfrowe | GPIO |
11 | DIO_12 | Cyfrowe | GPIO, możliwość napędu wysokiego |
12 | DIO_11 | Cyfrowe | GPIO |
13 | DIO_8 | Cyfrowe | GPIO |
14 | GND | Wyrzuty | Połączenie z GND |
15 | GND | Wyrzuty | Połączenie z GND |
16 | VDD | Władza | 1.8V do 3.8V zasilanie głównego układu |
Więcej informacji można znaleźć na stronie www.rf-products.com.
